给排水图纸符号大全是什么？
1 . 水供应管线标记为J，若需标识不同区域，高位区域用G标示，低位区域用D标示。2 . 排水管道标记为W，指代污水。
偶尔使用F表示废水，而P标记较为罕见。
3 . 消防栓管道标记为XH。
4 . 自动喷淋系统管道标记为Z或ZP。
5 . 雨水排放管道标记为Y。
6 . 供暖管道标记为R，其中实线通常代表进水管，虚线则代表回水管。
7 . 高压排水管道标记为PY。
8 . 冷凝水管道标记为N。
9 . 立面管道标记为L。
1 0. 设备型号中的字母含义：Q指流量或风量，H指扬程，N指功率燃率，P指压力，QW指潜污泵。
1 1 . 对于其他阀门和器具的符号，则通过图形来区分。
1 2 . JL表示给水管，WL表示污水管，YL表示雨水管，RJL表示热水给水管，RHL表示热水回水管。
附加信息：给排水的正确发音为【jǐpáishuǐ】，工程和科研人员常用的读音为【gěipáishuǐ】，英文名为Water Supply and Drainage。
给排水系统通常涵盖城市用水供应和排水系统（包括市政和建筑领域），简称给排水。
供水工程负责向居民和工业提供生活、生产用水，以及消防用水和道路绿化用水等，系统包括水源、取水构筑物、原水管道、处理厂和管网，其主要功能是收集和输送原水并改善水质。
排水工程则负责处理和排放生活污水和工业废水，多余的地表水则通过排水管道、处理厂和最终处理设施进行排放，通常还需配备抽升设备，如排水泵站。
消防工程涉及城市和建筑物的消防系统，包括消火栓系统、自动喷水灭火系统、水喷雾系统、水幕灭火系统、消防水炮系统和雨淋系统等。
给排水管De、DN、D、d、Φ是什么意思？
在给排水管道系统中，De、DN、D、d、Φ这几个符号各有特定的含义：DN代表管道的公称直径，它是外径与内径的平均值，不直接等同于外径或内径；其数值为De减去管壁厚度的一半。比如，镀锌或非镀锌的水煤气输送钢管、铸铁管、钢塑复合管以及PVC管等，在标注时应使用DN，如DN1 5 或DN5 0。
De通常指的是管道的外径，常见于PPR、PE和聚丙烯管等，标注时需以外径乘以壁厚的形式，如De2 5 ×3 D则通常表示管道的内径，而d则是混凝土管道的内径。
对于钢筋混凝土、陶土、耐酸陶瓷和缸瓦等管材，推荐使用内径d来表示，如d2 3 0或d3 8 0。
Φ代表普通圆的直径，有时也用来表示管材的外径，后面需跟上壁厚，如Φ2 5 ×3 即表示外径2 5 mm，壁厚3 mm的管材。

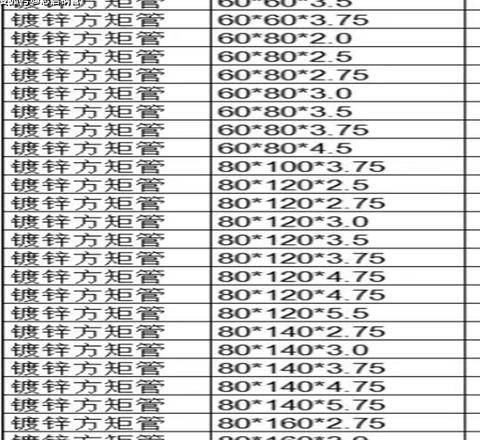

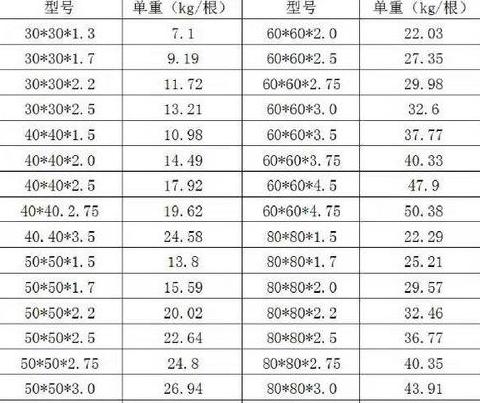

对于无缝钢管或有色金属管道，标注格式应为“外径×壁厚”，如ф1 08 ×4 ，其中ф可以省略。
以下是对这些符号的详细解释和图示。
值得注意的是，水煤气输送钢管、铸铁管、塑料管等应标注公称直径DN；无缝钢管、焊接钢管、铜管、不锈钢管等则宜标注为外径×壁厚；而钢筋混凝土管、陶土管等则以内径d标注。
塑料管材的管径应参照产品标准。
若设计均以公称直径DN来表示管径，应提供DN与产品规格的对照表。
掌握这些直径概念对于准确选择和使用管道至关重要。
